MAC 3-130 MAC 4-145 |
|
 RETOUR
GAMME GP |
||
|
|
MAC 3-130 MAC 4-145 |
|
|
RETOUR
GAMME GP |
||
|
CHASSIS |
Vue N° 1 |
||
|
|
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | couvercle | 0402 0309 | 1.63 € |
| 2 | poignée MAC 3-130 | 1411 0045 | 5.36 € |
| poignée MAC 4-145 | 1411 0048 | 5.36 € | |
| 3 | vis | 3605 0114 | 0.74 € |
| 4 | |||
| couvercle | 0477 0286 | pas au tarif | |
| 5 | disque enrouleur | 0602 0064 | 1.28 € |
| 6 | enrouleur | 0602 0069 | 4.21 € |
| 7 | vis | 3605 0114 | 0.74 € |
| 8 | carter | 0477 0287 | pas au tarif |
| 9 | vis | 3605 0114 | 0.74 € |
| 10 | roue MAC 3-130 | 2810 0094 | pas au atrif |
| roue MAC 4-145 | 2810 0095 | 7.75 € | |
| 11 | vis | 3605 0114 | 0.74 € |
| 12 | |||
| pied | 3002 0608 | 11.53 € | |
| 13 | |||
| vis | 3605 0114 | 0.74 € | |
| 14 | |||
| socle MAC 3-130 | 3206 0314 | 6.73 € | |
| socle MAC 4-145 | 3206 0317 | 5.69 € | |
| 15 | vis | 3625 0071 | 0.85 € |
| 16 | support moteur | 2400 0106 | 4.21 € |
| 17 | capot avant MAC 3-130 | 0477 0264 | pas au tarif |
| capot avant MAC 4-145 | 0477 0288 | 10.73 € | |
| 18 | entretoise 4-145 | 0601 0331 | 0.68 € |
| 19 | groupe moteur/pompe MAC 3-130 | 7304 0330 | 239.20 € |
| groupe moteur/pompe MAC 4-145 | 7304 0414 | 270.00 € | |
|
|
|

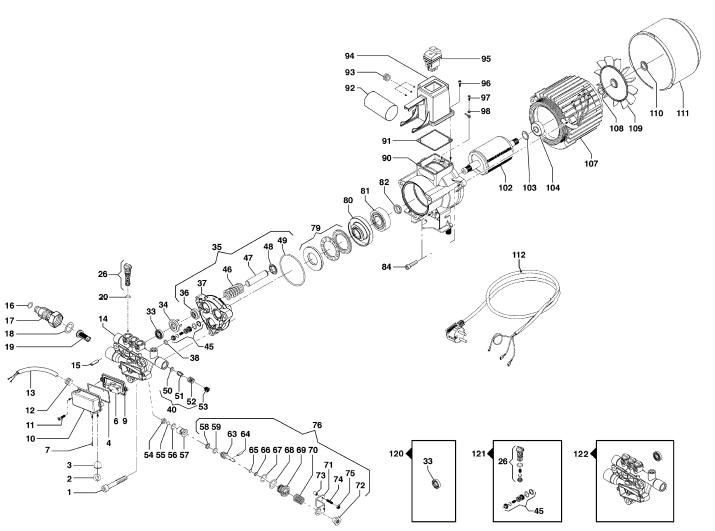

MOTEUR / POMPE |
Vue N° 2 |
||
|
|
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | vis 3-130 | 3609 0039 | 1.33 € |
| vis 4-145 | 3609 0191 | 1.21 € | |
| 2 | anneau | 0009 0229 | 2.59 € |
| 3 | protection | 2416 0112 | 2.27 € |
| 4 | joint | 1210 0550 | 0.91 € |
| 6 | micro switch | 1825 0016 | 3.77 € |
| 7 | goupille | 3005 0097 | 0.95 € |
| 9 | support boîtier | 0402 0290 | 1.64 € |
| 10 | couvercle | 0402 0276 | 1.89 € |
| 11 | vis | 3609 0198 | 0.80 € |
| 12 | passe câble | 2434 0048 | 1.50 € |
| 13 | câble switch | 0456 0322 | 2.50 € |
| 14 | culasse aluminium 3-130 | 3218 0368 | 54.35 € |
| culasse laiton 4-145 | 3218 0392 | 107.01 € | |
| 15 | goupille | 3021 0032 | 0.81 € |
| 16 | joint | 1210 0057 | 0.69 € |
| 17 | raccord | 2803 0524 | 2.87 € |
| 18 | joint | 1209 0111 | 0.76 € |
| 19 | filtre | 1002 0132 | 1.86 € |
| 20 | joint | 1210 0465 | 0.54 € |
| 26 | clapet voir aussi N° 121 | 1220 0069 | 1.38 € |
| 33 | joint d'eau | 1241 0094 00A | 1.16 € |
| 34 | |||
| bague de maintien | 0009 0318 | 1.00 € | |
| 35 | carter pistons | 2432 0026 | 44.00 € |
| 36 | joint d'huile | 0019 0124 | 2.34 € |
| 37 | carter pompe | 2432 0025 | 15.36 € |
| 38 | joint | 1210 0465 | 0.54 € |
| 40 | kit clapet anti-retour | 5027 0025 | 1.66 € |
| 45 | clapet voir aussi N° 121 | 1220 0068 | 1.65 € |
| 46 | ressort | 1802 0213 | 1.33 € |
| 47 | piston | 2409 0127 | 5.43 € |
| 48 | anneau support | 0009 0317 | 0.79 € |
| 49 | joint | 1210 0620 | 1.63 € |
| 50 | joint | 1210 0220 | 0.77 € |
| 51 | valve | 3600 0087 | 1.31 € |
| 52 | ressort | 1802 0284 | 0.69 € |
| 53 | bouchon | 3202 0280 | 1.05 € |
| 54 | siège | 3009 0141 | 2.37 € |
| 55 | bille | 3003 0035 | 0.82 € |
| 56 | joint | 1210 0152 | 0.58 € |
| 57 | siège by-pass | 3009 0158 | 6.66 € |
| 58 à 75 | voir Référence 76 | ||
| 76 | kit by-pass | 1215 0363 | 23.81 € |
| 79 | kit palier | 0436 0028 | 17.18 € |
| 80 | disque oblique 3-130 | 0001 0538 | 5.94 € |
| disque oblique 4-145 | 0001 0629 | 5.94 € | |
| 81 | roulement | 0438 0091 | 11.23 € |
| 82 | joint | 0019 0118 | 3.57 € |
| 84 | vis | 3609 0114 | 0.78 € |
| 90 | flasque | 1009 0201 | 26.04 € |
| 91 | joint | 1201 0196 | 1.49 € |
| 92 | condensateur 25 µF MAC 3-130 | 0434 0020 | 26.23 € |
| condensateur 30 µF MAC 4-145 | 0434 0045 | 18.74 € | |
| 93 | passe câble | 2434 0048 | 1.50 € |
| 94 | boîtier électrique | 3001 0530 | 3.57 € |
| 95 | interrupteur | 1410 0130 | 6.42 € |
| 96 | vis | 3625 0046 | 0.77 € |
| 97 | vis | 3625 0072 | 0.76 € |
| 98 | rondelle | 2807 0013 | 0.56 € |
| 102 | rotor | 0001 0590 | 30.81 € |
| 103 | joint | 1210 0420 | 0.95 € |
| 104 | roulement | 0438 0090 | 7.56 € |
| 107 | stator 3-130 | 3041 0257 | 152.11 € |
| stator 4-145 | 3041 0277 | 161.95€ | |
| 108 | joint ventilateur | 1241 0070 | 2.34 € |
| 109 | ventilateur | 3632 0083 | 2.67 € |
| 110 | clip | 0009 0296 | 0.91 € |
| 111 | couvercle | 0466 0029 | 4.07 € |
| 112 | câble électrique | 0456 0318 | 14.87 € |
| KITS | |||
| 120 | kit 3 joints d'eau | 5019 0666 | 2.46 € |
| 121 | kit 6 clapets | 5025 0026 | 10.59 € |
| 122 | culasse complète aluminium 3-130 | 3300 0092 | 97.23 € |
| culasse complète laiton 4-145 | 3300 0108 | 145.32 € | |
|
|
|
ACCESSOIRES |
Vue N° 3 |
||
|
|
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | |||
| tube de buse | 3301 1042 | 23.03 € | |
| 2 | aiguille débouche buse | 0455 0013 | 0.76 € |
| 3 | buse à jet réglable MAC 3-130 | 3217 0252 | 9.47 € |
| buse à jet réglable MAC 4-145 | 3217 0254 | 9.47 € | |
| 5 | buse rotative MAC 3-130 | 3217 0246 | 22.28 € |
| buse rotative MAC 4-145 | 3217 0248 | 22.28 € | |
| 6 | pulvérisateur | 3301 1076 | 11.35 € |
| 7 | pistolet | 2410 0140 | 10.89 € |
| 8 | brosse rotative | 1413 0022 | 26.88 € |
| 9 | flexible HP 8M plastique MAC 3-130 | 3301 0767 | 38.05 € |
| flexible HP 8M MAC 4-145 | 3301 0785 | 69.83 € | |
|
|
