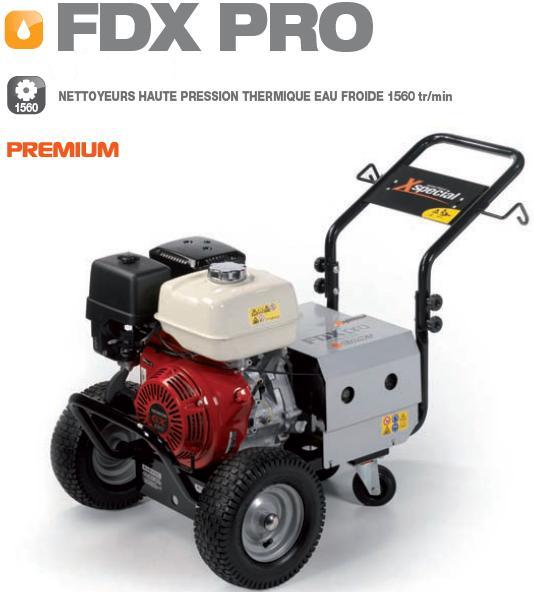

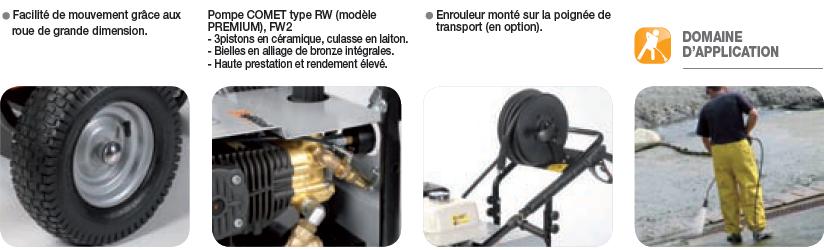

données techniques |
MODÈLE |
||||||
| FDX PRO 16/200 FW2 | FDX PRO 16/250 RW | FDX PRO 18/220 RW | FDX PRO 15/270 RW | FDX PRO 15/300 RW | FDX PRO 15/150 yanmar | ||
| 9020 0087 | 9020 0116 | 9020 0118 | 9020 0132 | 9020 0144 | 9020 0114 | ||
|
PRIX TARIF HT 2013 |
2 359.00 € | 2 565.00 € | 2 565.00 € | 2 565.00 € | 2 765.00 € | 3 290.00 € | |
| débit | l/h | 960 | 960 | 1080 | 900 | 900 | 900 |
| pression | bars | 200 | 250 | 220 | 270 | 300 | 150 |
| rotation pompe | trs/min | 1450 | 1450 | 1450 | 1450 | 1660 | 1450 |
| type de moteur | HONDA GX340 | HONDA GX390 | HONDA GX390 | HONDA GX390 | HONDA GX390 | YANMAR L70 | |
| puissance moteur | CV | 11 | 13 | 13 | 13 | 13 | 7.5 |
| dimensions lxLxh | cm | 62 x 116 x 71 | 62 x 116 x 71 | 62 x 116 x 71 | 62 x 116 x 71 | 62 x 116 x 71 | 62 x 116 x 71 |
| poids | Kg | 69 | 69 | 69 | 69 | 69 | 69 |
| carburant | essence | essence | essence | essence | essence | diesel | |
|
|
|

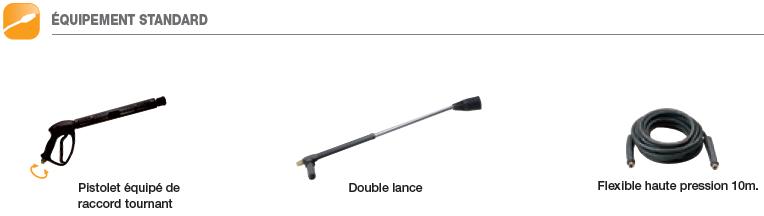

ÉQUIPEMENT STANDARD livré avec la machine |
||
|
|
||
| Désignation | Référence | P.U. HT. 2013 |
| pistolet | 2410 0114 | 53.30 € |
| lance double 700 mm | 3301 0941 | 63.14 € |
| buse 1/4 MEG 2505 pour lance double | 3400 0422 | 16.48 € |
| buse 1/4 MEG 25045 pour lance double | 3400 0419 | |
| buse 1/4 MEG 25055 pour lance double | 3400 0423 | |
| buse 1/4 MEG 25040 pour lance double | 3400 0420 | |
| buse 1/4 MEG 25035 pour lance double | 3400 0596 | |
| buse 1/4 MEG 25060 pour lance double | 3400 0421 | |
| buse BP détergent pour lance double | 3400 0391 | 10.82 € |
| flexible HP 10M R2-5/16" | 3301 0776 | 140.23 € |
| filtre à eau | 1002 0159 | 21.38 € |
| kit accélérateur pour moteur essence | 0608 0069 | 70.39 € |
|
|
|
OPTIONS |
|||
| Désignation | Référence | P.U. HT. 2013 | |
 |
kit anti-retour BA10, G3/4F-G3/4M (réf : EN 60335-2-79) pression min 1 bar, max 10 bars |
0608 0049 | 37.77 € |
 |
kit raccord rapide entrée d'eau G3/4F-G3/4F | 5002 0024 | 9.24 € |
 |
pistolet GH350 raccord tournant avec lance et tête détergent | 2410 0126 | 100.05 € |
 |
lance rotajet | 3301 0893 | 75.90 € |
| 3301 0782 | |||
| 3301 0895 | |||
| 3301 0777 | |||
| 3301 1239 | |||
| 3301 0897 | |||
 |
kit système de sablage | 3301 0772 | 187.13 € |
 |
kit système de sablage professionnel | 3301 0864 | 1 057.78 € |
| 3301 0864 | |||
| 3301 0864 | |||
| 3301 1219 | |||
| 3301 1219 | |||
| 3301 0864 | |||
 |
brosse rotative | 1413 0030 | 76.10 € |
 |
canon à mousse | 3301 0901 | 84.57 € |
 |
kit nettoyage de canalisations 25 mètres | 3045 0036 | 156.38 € |
 |
rallonge de flexible 10M R2 5/16" | 3301 0985 | 115.99 € |
 |
kit alimentation d'eau 8 mètres | 3299 0019 | 55.86 € |
 |
kit enrouleur avec flexible HP 15 mètres R2 5/16" | 7002 0322 | 235.70€ |
 |
vanne thermostatique (à utiliser uniquement avec pression d'alimentation d'eau) | 1215 0355 | 12.33 € |
|
|

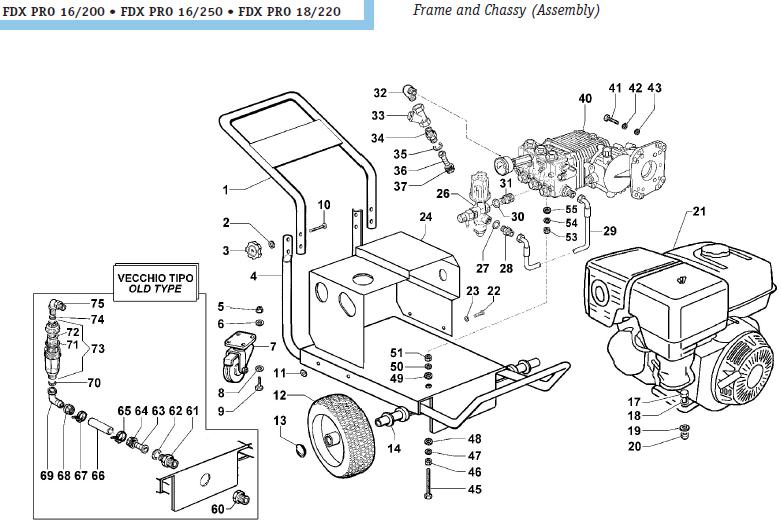

| CHASSIS pour FDX PRO 16/200 16/250 18/220 | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | poignée | 1803 0099 | 59.83 € |
| 2 | rondelle | 2811 0108 | 0.75 € |
| 3 | bouton | 3606 0019 | 4.86 € |
| 4 | châssis | 3206 0301 | 217.05 € |
| 5 | écrou | 0604 0158 | 0.97 € |
| 6 | rondelle | 2819 0025 | 0.58 € |
| 7 | roue pivotante | 2810 0015 | 28.66 € |
| 8 | rondelle | 2811 0108 | 0.75 € |
| 9 | vis | 3607 0248 | 1.24 € |
| 10 | vis | 3605 0092 | 1.10 € |
| 11 | joint | 1201 0174 | 2.12 € |
| 12 | pneu | 2810 0072 | 65.03 € |
| 13 | anneau | 0009 0094 | 2.57 € |
| 14 | bague d'espace | 2812 0070 | 0.79 € |
| 17 | vis | 3607 0013 | 1.33 € |
| 18 | rondelle | 2811 0002 | 0.63 € |
| 19 | rondelle | 2811 0002 | 0.63 € |
| 20 | écrou | 0604 0073 | 0.98 € |
| 21 | moteur GX340 11CV pour 16/200 | 1831 0146 | |
| moteur GX390 13CV pour 16/250 18/220 | 1831 0182 | ||
| 22 | vis | 3625 0019 | 0.72 € |
| 23 | rondelle | 2811 0006 | 0.56 € |
| 24 | capot | 0477 0215 | 91.96 € |

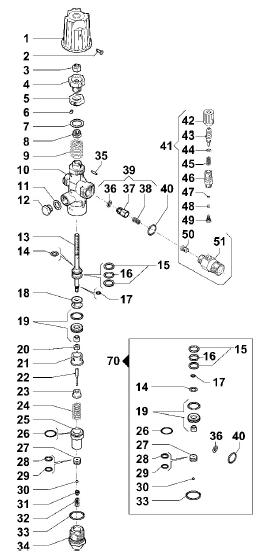

| 26 | by-pass | 1215 0352 | 121.64 € |
| 27 | rondelle | 1209 0091 | 1.14 € |
| 28 | raccord | 2000 0041 | 7.57 € |
| 29 | tuyau de liaison | 3208 1011 | 21.59 € |
| 30 | rondelle | 1209 0091 | 1.14 € |
| 31 | adaptateur | 0011 0003 | 13.38 € |
| 32 | raccord | 2803 0410 | 18.51 € |
| 33 | filtre à eau Y laiton | 1002 0159 | 21.38 € |
| 34 | raccord | 2000 0024 | 12.36 € |
| 35 | joint | 1209 0111 | 0.75 € |
| 36 | raccord | 2800 0098 | 1.50 € |
| 37 | bouton | 1223 0052 | 1.53 € |
| 40 | pompe pour 16/200 | 6400 1121 | 776.00 € |
| pompe pour 16/250 | 6403 0203 | ||
| pompe pour 18/220 | 6403 0403 | ||
| 41 | vis | 3607 0168 | 1.31 € |
| 42 | rondelle | 2819 0001 | 0.58 € |
| 43 | rondelle | 2811 0002 | 0.63 € |
| 45 | bague d'espace | 0601 0320 | |
| 46 | écrou | 0604 0104 | 0.86 € |
| 47 | rondelle | 2819 0021 | 0.59 € |
| 48 | rondelle | 2811 0108 | 0.75 € |
| 49 | rondelle | 2811 0108 | 0.75 € |
| 50 | rondelle | 2819 0021 | 0.59 € |
| 51 | écrou | 0604 0104 | 0.86 € |
| 53 | écrou | 0604 0104 | 0.86 € |
| 54 | rondelle | 2819 0021 | 0.59 € |
| 55 | rondelle | 2811 0108 | 0.75 € |
| 60 | réduction | 2825 0051 | 12.64 € |
| 61 | raccord | 2000 0056 | 9.37 € |
| 62 | joint | 1209 0111 | 0.75 € |
| 63 | raccord aspiration d'eau | 2800 0098 | 1.50 € |
| 64 | bouton | 1223 0052 | 1.53 € |
| 65 | collier | 1003 0018 | 2.48 € |
| 66 | tuyau aspiration | 3208 1022 | 5.75 € |
| 67 | collier | 1003 0018 | 2.48 € |
| 68 | bouton | 1223 0052 | 1.53 € |
| 69 | coude | 2801 0074 | 1.94 € |
| 70 | joint | 1209 0111 | 0.75 € |
| 71 | joint | 1209 0106 | 1.17 € |
| 72 | filtre | 1002 0122 00A | 3.73 € |
| 73 | filtre | 1002 0129 00A | 10.09 € |
| 74 | joint | 1209 0111 | 0.75 € |
| 75 | raccord | 2803 0410 | 18.51 € |
|
|

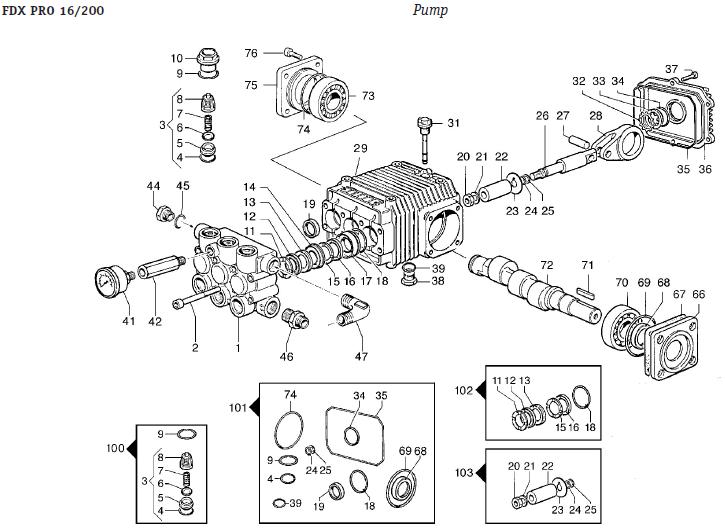

| POMPE pour FDX PRO 16/200 | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | culasse | 3218 0315 | 199.13 € |
| 2 | vis | 3609 0039 | 1.30 € |
| 3 | clapet | 1220 0030 | 5.23 € |
| 4 | joint | 1210 0046 | 0.69 € |
| 5 | siège | 3009 0087 | 3.04 € |
| 6 | valve | 3604 0017 | 1.74 € |
| 7 | ressort | 1802 0177 | 0.59 € |
| 8 | cage | 1205 0025 | 1.18 € |
| 9 | joint | 1210 0048 | 0.74 € |
| 10 | bouchon | 3202 0312 | 9.37 € |
| 11 | bague | 0009 0199 | 1.03 € |
| 12 | joint | 1241 0026 | 8.15 € |
| 13 | anneau | 0009 0100 | 1.03 € |
| 14 | bague de retenue | 0009 0200 | 10.77 € |
| 15 | bague | 0009 0199 | 1.03 € |
| 16 | joint | 1241 0026 | 8.15 € |
| 17 | anneau de retenue | 0009 0102 | 9.82 € |
| 18 | joint | 1210 0156 | 0.68 € |
| 19 | joint d'huile | 0019 0066 | 3.36 € |
| 20 | écrou | 0600 0054 | 3.21 € |
| 21 | rondelle | 2811 0082 | 1.04 € |
| 22 | piston céramique | 0202 0022 00A | 22.90 € |
| 23 | rondelle | 2812 0094 | 1.45 € |
| 24 | joint | 1210 0039 | 0.59 € |
| 25 | bague anti extrusion | 0009 0170 | 0.71 € |
| 26 | guide piston | 2409 0048 | 19.14 € |
| 27 | goupille | 3011 0016 | 3.76 € |
| 28 | bielle | 0205 0044 | 24.24 € |
| 29 | carter pompe | 0403 0129 | 80.96 € |
| 31 | jauge d'huile | 3200 0051 | 2.07 € |
| 32 | clip | 3019 0033 | 1.62 € |
| 33 | bouchon niveau d'huile | 3201 0026 | 2.30 € |
| 34 | joint | 1210 0333 | 0.68 € |
| 35 | joint | 1210 0468 | 1.88 € |
| 36 | carter | 0402 0169 | 11.78 € |
| 37 | vis | 3609 0030 | 0.68 € |
| 38 | bouchon laiton | 3200 0007 | 8.52 € |
| 39 | joint | 1210 0441 | 0.58 € |
| 41 | manomètre | 1816 0075 | 33.86 € |
| 42 | prolongateur | 2417 0071 | 5.58 € |
| 44 | bouchon laiton | 3200 0007 | 8.52 € |
| 45 | rondelle | 2811 0084 | 0.86 € |
| 46 | raccord | 2000 0067 | 10.14 € |
| 47 | mamelon | 1211 0026 | 10.75 € |
| 66 | flasque | 0402 0170 | 13.14 € |
| 67 | joint Ø62 - 0.05 mm | 0601 0218 | 0.84 € |
| joint Ø62 - 0.10 mm | 0601 0220 | 0.90 € | |
| joint Ø62 - 0.19 mm | 0601 0222 | 0.97 € | |
| joint Ø62 - 0.25 mm | 0601 0259 | 1.00 € | |
| 68 | bague | 0019 0007 | 6.13 € |
| 69 | joint | 1210 0388 | 0.79 € |
| 70 | roulement | 0440 0012 | 25.70 € |
| 71 | clavette | 1602 0013 | 1.14 € |
| 72 | vilebrequin | 0001 0346 | 106.49 € |
| 73 | roulement | 0440 0012 | 25.70 € |
| 74 | joint | 1210 0388 | 0.79 € |
| 75 | flasque | 0402 0171 | 13.54 € |
| 76 | vis | 3609 0032 | 0.74 € |
| KITS | |||
| 100 | kit 6 clapets | 5025 0011 | 29.91 € |
| 101 | kit joints d'huile | 5019 0044 | 19.93 € |
| 102 | kit joints d'eau | 5019 0038 | 51.46 € |
| 103 | kit 3 pistons céramique | 2409 0073 | 79.76 € |
|
|

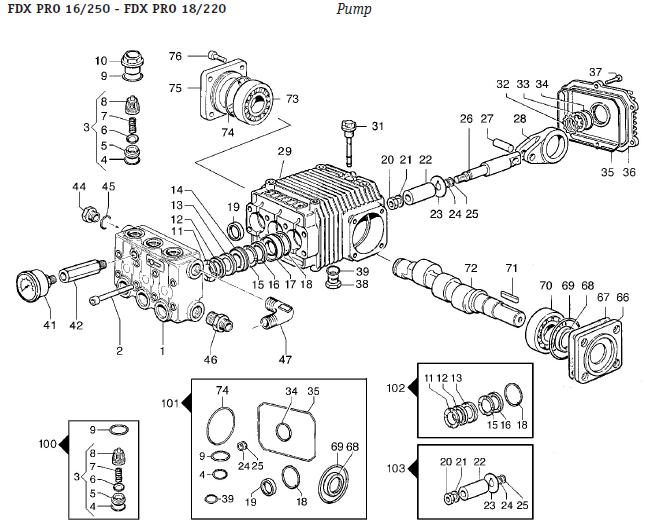

| POMPE pour FDX PRO 16/250 18/220 | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | culasse | 3218 0312 | 240.92 € |
| 2 | vis | 3609 0170 | 1.02 € |
| 3 | clapet | 1220 0030 | 5.23 € |
| 4 | joint | 1210 0046 | 0.69 € |
| 5 | siège | 3009 0087 | 3.04 € |
| 6 | valve | 3604 0017 | 1.74 € |
| 7 | ressort | 1802 0177 | 0.59 € |
| 8 | cage | 1205 0025 | 1.18 € |
| 9 | joint | 1210 0048 | 0.74 € |
| 10 | bouchon | 3202 0314 | 10.80 € |
| 11 | bague | 0009 0193 | 1.00 € |
| 12 | joint | 1241 0035 | 5.15 € |
| 13 | anneau | 0009 0214 | 2.82 € |
| 14 | bague de retenue | 0009 0216 | 9.82 € |
| 15 | bague | 0009 0193 | 1.00 € |
| 16 | joint | 1241 0035 | 5.15 € |
| 17 | anneau de retenue | 0009 0217 00A | 9.82 € |
| 18 | joint | 1210 0156 | 0.68 € |
| 19 | joint d'huile | 0019 0066 | 3.36 € |
| 20 | écrou | 0600 0054 | 3.21 € |
| 21 | rondelle | 2811 0082 | 1.04 € |
| 22 | piston céramique | 0202 0022 00A | 22.90 € |
| 23 | rondelle | 2812 0094 | 1.45 € |
| 24 | joint | 1210 0039 | 0.59 € |
| 25 | bague anti extrusion | 0009 0170 | 0.71 € |
| 26 | guide piston | 2409 0048 | 19.14 € |
| 27 | goupille | 3011 0016 | 3.76 € |
| 28 | bielle | 0205 0044 | 24.24 € |
| 29 | carter pompe | 0403 0129 | 80.96 € |
| 31 | jauge d'huile | 3200 0051 | 2.07 € |
| 32 | clip | 3019 0033 | 1.62 € |
| 33 | bouchon niveau d'huile | 3201 0026 | 2.30 € |
| 34 | joint | 1210 0333 | 0.68 € |
| 35 | joint | 1210 0468 | 1.88 € |
| 36 | carter | 0402 0169 | 11.78 € |
| 37 | vis | 3609 0030 | 0.68 € |
| 38 | bouchon laiton | 3200 0007 | 8.52 € |
| 39 | joint | 1210 0441 | 0.58 € |
| 41 | manomètre | 1816 0075 | 33.86 € |
| 42 | prolongateur | 2417 0071 | 5.58 € |
| 44 | bouchon laiton | 3200 0007 | 8.52 € |
| 45 | rondelle | 2811 0084 | 0.86 € |
| 46 | raccord | 2000 0067 | 10.14 € |
| 47 | mamelon | 1211 0026 | 10.75 € |
| 66 | flasque | 0402 0170 | 13.14 € |
| 67 | joint Ø62 - 0.05 mm | 0601 0218 | 0.84 € |
| joint Ø62 - 0.10 mm | 0601 0220 | 0.90 € | |
| joint Ø62 - 0.19 mm | 0601 0222 | 0.97 € | |
| joint Ø62 - 0.25 mm | 0601 0259 | 1.00 € | |
| 68 | bague | 0019 0007 | 6.13 € |
| 69 | joint | 1210 0388 | 0.79 € |
| 70 | roulement | 0440 0012 | 25.70 € |
| 71 | clavette | 1602 0013 | 1.14 € |
| 72 | vilebrequin pour 16/250 | 0001 0325 | 106.49 € |
| vilebrequin pour 18/220 | 0001 0323 | 106.49 € | |
| 73 | roulement | 0440 0012 | 25.70 € |
| 74 | joint | 1210 0388 | 0.79 € |
| 75 | flasque | 0402 0171 | 13.54 € |
| 76 | vis | 3609 0032 | 0.74 € |
| KITS | |||
| 100 | kit 6 clapets | 5025 0011 | 29.91 € |
| 101 | kit joints d'huile | 5019 0044 | 19.93 € |
| 102 | kit joints d'eau | 5019 0038 | 51.46 € |
| 103 | kit 3 pistons céramique | 2409 0073 | 79.76 € |
|
|

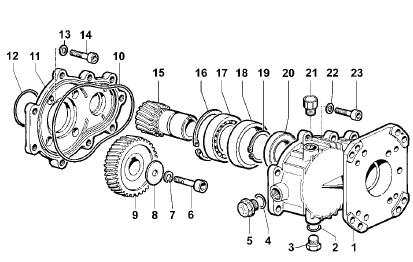

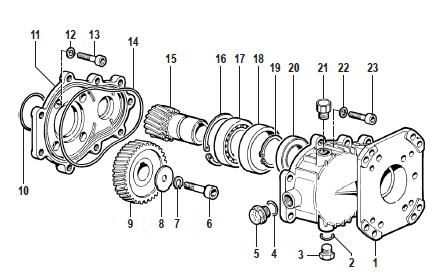

| ENTRAINEMENT | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | carter | 3001 0532 | 56.57 € |
| 2 | joint | 1210 0441 | 0.58 € |
| 3 | bouchon laiton | 3200 0007 | 8.52 € |
| 4 | joint | 1210 0025 | 0.76 € |
| 5 | indicateur niveau d'huile | 3201 0021 | 3.37 € |
| 6 | vis | 3609 0183 | 0.76 € |
| 7 | rondelle | 2819 0019 | 0.75 € |
| 8 | rondelle | 2812 0036 | 2.75 € |
| 9 | couronne dentée | 0409 0026 | 98.58 € |
| 10 | joint | 1210 0089 | 3.10 € |
| 11 | flasque | 0405 0068 | 37.61 € |
| 12 | joint | 1210 0067 | 1.21 € |
| 13 | rondelle | 1209 0107 | 2.26 € |
| 14 | vis | 3609 0165 | 0.95 € |
| 15 | pignon | 2402 0161 | 83.77 € |
| 16 | clip | 3020 0033 | 1.92 € |
| 17 | roulement | 0438 0087 | 36.43 € |
| 18 | entretoise | 0601 0313 | 10.28 € |
| 19 | clip | 3019 0018 | 1.31 € |
| 20 | anneau | 0019 0102 | 5.73 € |
| 21 | bouchon | 3200 0078 | 4.13 € |
| 22 | rondelle | 2811 0016 | 0.57 € |
| 23 | vis | 3609 0006 | 0.97 € |
|
|
| BY-PASS VB 10/2 | Vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| by-pass complet | 1215 0352 | 121.64 € | |
| 1 | bouton | 1817 0059 | 5.58 € |
| 2 | vis | 3623 0007 | 0.59 € |
| 3 | écrou | 0604 0039 | 0.80 € |
| 4 | siège | 3036 0014 | 10.10 € |
| 5 | bague | 1227 0032 | 6.34 € |
| 6 | écrou de réglage | 3622 0041 | 1.32 € |
| 7 | rondelle | 2811 0111 | 1.32 € |
| 8 | bague | 1227 0031 | 3.13 € |
| 9 | ressort | 1802 0200 | 5.79 € |
| 10 | corps | 0424 0352 | 79.10 € |
| 11 | rondelle | 2811 0084 | 0.86 € |
| 12 | bouchon | 3202 0213 | 2.66 € |
| 13 | piston | 2409 0128 | 34.39 € |
| 14 | joint | 1210 0377 | 1.17 € |
| 15 | anneau | 0009 0237 | 3.49 € |
| 16 | joint | 1210 0337 | |
| 17 | joint | 1210 0421 | 0.95 € |
| 18 | entretoise | 0601 0277 | 5.99 € |
| 19 | kit siège | 3009 0149 | 23.73 € |
| 20 | écrou | 0604 0095 | 0.59 € |
| 21 | entretoise | 0601 0314 | 10.68 € |
| 22 | goupille inox | 2408 0172 | 13.47 € |
| 23 | entretoise inférieur | 0601 0315 | 3.13 € |
| 24 | ressort | 1802 0199 | 3.87 € |
| 25 | support siège | 3002 0613 | 10.51 € |
| 26 | joint | 1210 0071 | 0.69 € |
| 27 | joint | 3036 0017 | 24.73 € |
| 28 | anneau | 0009 0319 | 7.42 € |
| 29 | joint | 1210 0563 | 0.95 € |
| 30 | bille | 3003 0036 | 8.18 € |
| 31 | support bille | 3002 0612 | 26.71 € |
| 32 | ressort | 1802 0258 | 7.95 € |
| 33 | joint | 1210 0356 | 0.58 € |
| 34 | bouchon | 3202 0303 | 22.63 € |
| 35 | goupille | 3021 0019 | 0.60 € |
| 36 | joint | 1210 0189 | 1.69 € |
| 37 | clapet anti-retour | 3600 0056 | 4.02 € |
| 38 | ressort | 1802 0161 | 1.07 € |
| 39 | valve | 3600 0099 | 8.47 € |
| 40 | joint | 1210 0233 | 0.60 € |
| 41 | kit injecteur | 0801 0069 | 16.06 € |
| 42 | bouton | 1817 0070 | 2.12 € |
| 43 | coupleur | 2803 0525 | 4.13 € |
| 44 | joint | 1210 0564 | 1.33 € |
| 45 | ressort | 1802 0259 | 1.14 € |
| 46 | raccord | 2803 0526 | 3.77 € |
| 47 | joint | 1210 0155 | 0.72 € |
| 48 | bille | 3003 0024 | 1.31 € |
| 49 | ressort | 1802 0140 | 1.09 € |
| 50 | buse | 3400 0293 | 7.78 € |
| 51 | raccord | 2803 0387 | 33.88 € |
| 70 | kit réparation | 5015 0025 | 63.66 € |
|
|

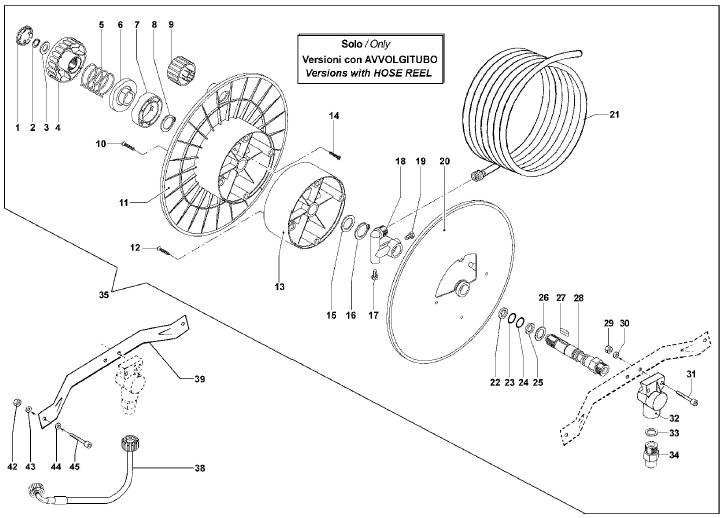

| ENROULEUR | Vue N° 6 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | couvercle | 3202 0270 | 1.82 € |
| 2 | clip | 3019 0038 | 0.67 € |
| 3 | rondelle | 2811 0015 | 0.68 € |
| 4 | arrêt | 3606 0014 | 4.46 € |
| 5 | ressort | 1802 0211 | 3.61 € |
| 6 | came mobile | 0468 0002 | 2.80 € |
| 7 | came fixe | 0468 0001 | 2.56 € |
| 8 | clip | 3019 0042 | 3.45 € |
| 9 | bouton | 2431 0007 | 2.42 € |
| 10 | vis | 3623 0015 | 0.60 € |
| 11 | disque | 0602 0052 | 18.78 € |
| 12 | vis | 3623 0015 | 0.60 € |
| 13 | entretoise | 0601 0297 | 8.40 € |
| 14 | vis | 3623 0019 | 0.57 € |
| 15 | rondelle | 2812 0080 | 1.05 € |
| 16 | clip | 3019 0042 | 3.45 € |
| 17 | bouchon | 3202 0018 | 1.70 € |
| 18 | raccord | 2803 0480 | 23.45 € |
| 19 | bouchon | 3202 0018 | 1.70 € |
| 20 | disque | 0602 0051 | 15.28 € |
| 21 | flexible HP 15M R2 5/16" | 3208 0974 | 196.94 € |
| 22 | anneau | 0009 0165 | 4.12 € |
| 23 | joint | 1210 0232 | 1.28 € |
| 24 | joint | 1210 0232 | 1.28 € |
| 25 | anneau | 0009 0165 | 4.12 € |
| 26 | rondelle | 2812 0080 | 1.05 € |
| 27 | clavette | 1602 0059 | 1.32 € |
| 28 | raccord | 2408 0156 | 51.87 € |
| 29 | écrou | 0604 0011 | 0.69 € |
| 30 | rondelle | 2811 0030 | 0.57 € |
| 31 | vis | 3609 0017 | 0.80 € |
| 32 | raccord | 2803 0484 | 25.23 € |
| 33 | rondelle | 1209 0091 | 1.14 € |
| 34 | mamelon | 2000 0041 | 7.57 € |
| 35 | enrouleur complet | 7002 0243 | 261.20 € |
| 38 | flexible de liaison | 3208 1025 | 21.49 € |
| 39 | support | 3002 0600 | 25.03 € |
| 42 | écrou | 0604 0039 | 0.80 € |
| 43 | rondelle | 2811 0108 | 0.75 € |
| 44 | rondelle | 2811 0108 | 0.75 € |
| 45 | vis spéciale | 3609 0099 | 1.14 € |
|
|

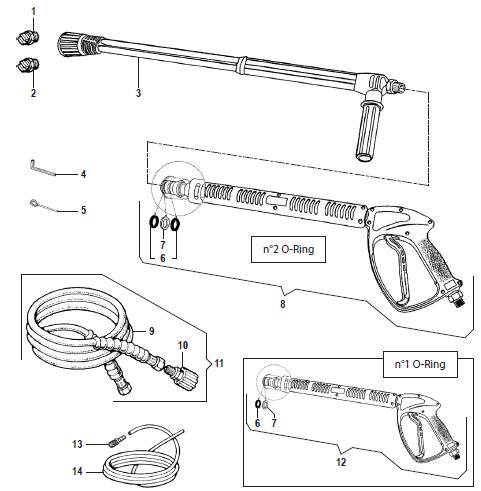

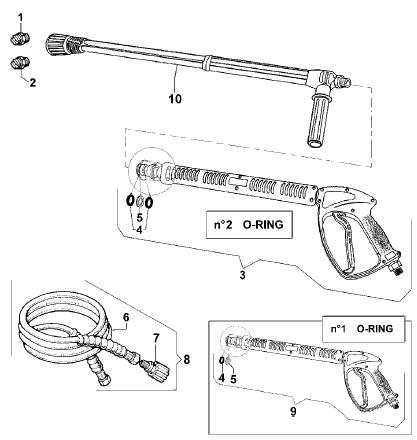

| ACCESSOIRES 16/200 16/250 18/220 | Vue N° 7 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | buse 2505 pour 16/200 | 3400 0422 | 16.48 € |
| buse 25045 pour 16/250 | 3400 0419 | ||
| buse 25055 pour 18/220 | 3400 0423 | ||
| 2 | buse BP | 3400 0391 | 10.82 € |
| 3 | pistolet | 2410 0114 | 53.30 € |
| 4 | joint | 1210 0084 | 1.60 € |
| 5 | anneau | 0009 0116 | 2.08 € |
| 6 | flexible 10M R2 5/16" pour version sans enrouleur | 3208 0745 | 135.44 € |
| flexible 15M R2 5/16" pour version avec enrouleur | 3208 0974 | 196.94 € | |
| 7 | coupleur | 1407 0027 | 8.74 € |
| 8 | flexible HP complet 10M pour version sans enrouleur | 3301 0776 | 140.23 € |
| 9 | pistolet | 2410 0112 | 53.30 € |
| 10 | lance double 700mm | 3301 0941 | 63.14 € |
|
|

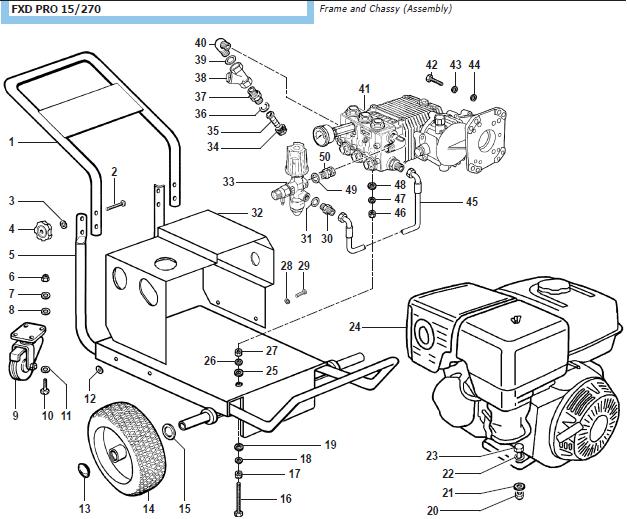

| CHASSIS pour FDX PRO 15/270 | Vue N° 8 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | poignée | 1803 0099 | 59.83 € |
| 2 | vis | 3605 0092 | 1.10 € |
| 3 | rondelle | 2811 0108 | 0.75 € |
| 4 | bouton | 3606 0019 | 4.86 € |
| 5 | châssis | 3206 0301 | 217.05 € |
| 6 | écrou | 0604 0158 | 0.97 € |
| 7 | rondelle | 2819 0025 | 0.58 € |
| 8 | rondelle | 2811 0016 | 0.57 € |
| 9 | roue pivotante | 2810 0015 | 28.66 € |
| 10 | vis | 3607 0248 | 1.24 € |
| 11 | rondelle | 2811 0108 | 0.75 € |
| 12 | joint | 1201 0174 | 2.12 € |
| 13 | anneau | 0009 0094 | 2.57 € |
| 14 | pneu | 2810 0072 | 65.03 € |
| 15 | bague d'espace | 2812 0070 | 0.79 € |
| 16 | entretoise | 0601 0320 | |
| 17 | écrou | 0604 0104 | 0.86 € |
| 18 | rondelle | 2819 0021 | 0.59 € |
| 19 | rondelle | 2811 0108 | 0.75 € |
| 20 | écrou | 0604 0073 | 0.98 € |
| 21 | rondelle | 2811 0002 | 0.63 € |
| 22 | rondelle | 2811 0002 | 0.63 € |
| 23 | vis | 3607 0013 | 1.33 € |
| 24 | moteur GX390 13CV pour 16/250 18/220 | 1830 0182 | |
| 25 | rondelle | 2811 0108 | 0.75 € |
| 26 | rondelle | 2819 0021 | 0.59 € |
| 27 | écrou | 0604 0104 | 0.86 € |
| 28 | rondelle | 2811 0134 | |
| 29 | vis | 3607 0255 | |
| 30 | raccord | 2000 0041 | 7.57 € |
| 31 | rondelle | 1209 0091 | 1.14 € |
| 32 | capot pour modèle avec pompe HW | 0477 0215 | 91.96 € |
| capot pour modèle avec pompe RW | 0477 0307 | ||
| 33 | by-pass | 1215 0425 | 88.42 € |
| 34 | bouton | 1223 0052 | 1.53 € |
| 35 | raccord | 2800 0098 | 1.50 € |
| 36 | joint | 1209 0111 | 0.75 € |
| 37 | raccord | 2000 0024 | 12.36 € |
| 38 | filtre à eau Y laiton | 1002 0159 | 21.38 € |
| 39 | réduction | 2825 0051 | 12.64 € |
| 40 | raccord coudé | 1211 0040 | |
| 41 | pompe HW | 6403 0502 | |
| pompe RW | 6517 1007 | ||
| 42 | vis | 3607 0168 | 1.31 € |
| 43 | rondelle | 2819 0001 | 0.58 € |
| 44 | rondelle | 2811 0002 | 0.63 € |
| 45 | tuyau de liaison | 3208 1127 | 25.54 € |
| 46 | écrou | 0604 0104 | 0.86 € |
| 47 | rondelle | 2819 0021 | 0.59 € |
| 48 | rondelle | 2811 0108 | 0.75 € |
| 49 | rondelle | 1209 0091 | 1.14 € |
| 50 | adaptateur | 0011 0003 | 13.38 € |
|
|

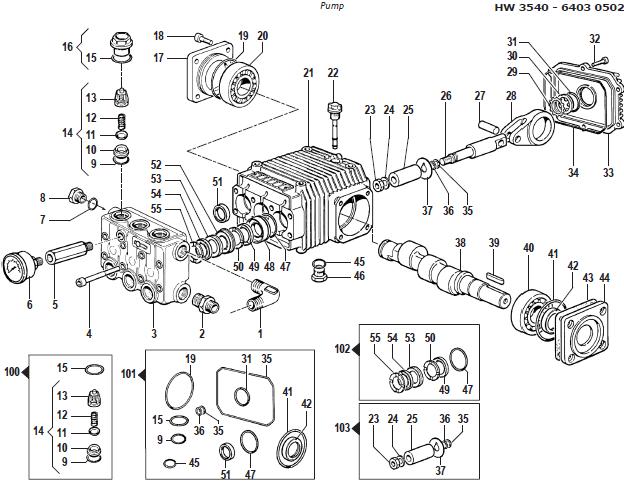

| POMPE HW 3540 pour FDX PRO 15/270 | Vue N° 9 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| pompe HW complète | 64030502 | ||
| 1 | mamelon | 1211 0026 | 10.75 € |
| 2 | raccord | 2000 0067 | 10.14 € |
| 3 | culasse | 3218 0312 | 240.92 € |
| 4 | vis | 3609 0170 | 1.02 € |
| 5 | prolongateur | 2417 0071 | 5.58 € |
| 6 | manomètre | 1816 0075 | 33.86 € |
| 7 | rondelle | 2811 0084 | 0.86 € |
| 8 | bouchon laiton | 3200 0007 | 8.52 € |
| 9 | joint | 1210 0046 | 0.69 € |
| 10 | siège | 3009 0087 | 3.04 € |
| 11 | valve | 3604 0017 | 1.74 € |
| 12 | ressort | 1802 0177 | 0.59 € |
| 13 | cage | 1205 0025 | 1.18 € |
| 14 | clapet | 1220 0030 | 5.23 € |
| 15 | joint | 1210 0048 | 0.74 € |
| 16 | bouchon | 3202 0314 | 10.80 € |
| 17 | flasque | 0402 0171 | 13.54 € |
| 18 | vis | 3609 0032 | 0.74 € |
| 19 | joint | 1210 0388 | 0.79 € |
| 20 | roulement | 0440 0012 | 25.70 € |
| 21 | carter pompe | 0403 0129 | 80.96 € |
| 22 | jauge d'huile | 3200 0051 | 2.07 € |
| 23 | écrou | 0600 0054 | 3.21 € |
| 24 | rondelle | 2811 0082 | 1.04 € |
| 25 | piston céramique | 0202 0022 00A | 22.90 € |
| 26 | guide piston | 2409 0048 | 19.14 € |
| 27 | goupille | 3011 0016 | 3.76 € |
| 28 | bielle | 0205 0044 | 24.24 € |
| 29 | clip | 3019 0033 | 1.62 € |
| 30 | bouchon niveau d'huile | 3201 0026 | 2.30 € |
| 31 | joint | 1210 0333 | 0.68 € |
| 32 | vis | 3609 0030 | 0.68 € |
| 33 | carter | 0402 0169 | 11.78 € |
| 34 | joint | 1210 0468 | 1.88 € |
| 35 | bague anti extrusion | 0009 0170 | 0.71 € |
| 36 | joint | 1210 0039 | 0.59 € |
| 37 | rondelle | 2812 0094 | 1.45 € |
| 38 | vilebrequin pour 16/250 | 0001 0346 | 106.49 € |
| 39 | clavette | 1602 0013 | 1.14 € |
| 40 | roulement | 0440 0012 | 25.70 € |
| 41 | joint | 1210 0388 | 0.79 € |
| 42 | bague | 0019 0007 | 6.13 € |
| 43 | joint Ø62 - 0.05 mm | 0601 0218 | 0.84 € |
| joint Ø62 - 0.10 mm | 0601 0220 | 0.90 € | |
| joint Ø62 - 0.19 mm | 0601 0222 | 0.97 € | |
| joint Ø62 - 0.25 mm | 0601 0259 | 1.00 € | |
| 44 | flasque | 0402 0170 | 13.14 € |
| 45 | joint | 1210 0441 | 0.58 € |
| 46 | bouchon laiton | 3200 0007 | 8.52 € |
| 47 | joint | 1210 0156 | 0.68 € |
| 48 | anneau de retenue | 0009 0217 00A | 9.82 € |
| 49 | joint | 1241 0035 | 5.15 € |
| 50 | bague | 0009 0193 | 1.00 € |
| 51 | joint d'huile | 0019 0066 | 3.36 € |
| 52 | bague de retenue | 0009 0216 | 9.82 € |
| 53 | anneau | 0009 0214 | 2.82 € |
| 54 | joint | 1241 0035 | 5.15 € |
| 55 | anneau de pression | 0009 0193 | 1.00 € |
| KITS | |||
| 100 | kit 6 clapets | 5025 0011 | 29.91 € |
| 101 | kit joints d'huile | 5019 0044 | 19.93 € |
| 102 | kit joints d'eau | 5019 0038 | 51.46 € |
| 103 | kit 3 pistons céramique | 2409 0073 | 79.76 € |
|
|

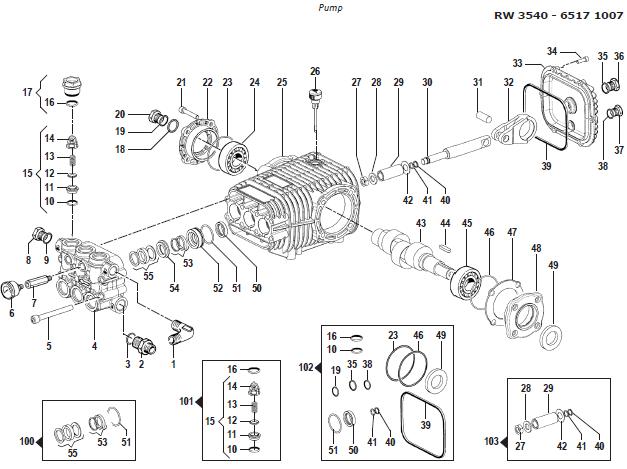

| POMPE RW 3540 pour FDX PRO 15/270 | Vue N° 10 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| pompe complète | 6517 1007 | ||
| 1 | mamelon | 1211 0026 | 10.75 € |
| 2 | raccord | 2000 0067 | 10.14 € |
| 3 | rondelle | 2811 0086 | 0.95 € |
| 4 | culasse | 3218 0393 | 199.13 € |
| 5 | vis | 3609 0039 | 1.30 € |
| 6 | manomètre | 1816 0138 | 33.86 € |
| 7 | prolongateur | 2417 0079 | |
| 8 | bouchon laiton | 3200 0007 | 8.52 € |
| 9 | rondelle | 2811 0084 | 0.86 € |
| 10 | joint | 1210 0046 | 0.69 € |
| 11 | siège | 3009 0087 | 3.04 € |
| 12 | valve | 3604 0017 | 1.74 € |
| 13 | ressort | 1802 0177 | 0.59 € |
| 14 | cage | 1205 0025 | 1.18 € |
| 15 | clapet | 1220 0030 | 5.23 € |
| 16 | joint | 1210 0048 | 0.74 € |
| 17 | bouchon | 3202 0315 | 9.12 € |
| 18 | clip | 3019 0033 | 1.62 € |
| 19 | joint | 1210 0333 | 0.68 € |
| 20 | bouchon niveau d'huile | 3201 0026 | 2.30 € |
| 21 | vis | 3609 0157 | 0.84 € |
| 22 | flasque | 1009 0242 | 20.23 € |
| 23 | joint | 1210 0448 | 0.97 € |
| 24 | roulement | 0440 0031 | 14.51 € |
| 25 | carter pompe | 0403 0168 | 158.72 € |
| 26 | jauge d'huile | 3200 0004 | 5.66 € |
| 27 | écrou | 0600 0054 | 3.21 € |
| 28 | rondelle | 2811 0082 | 1.04 € |
| 29 | piston céramique | 0202 0022 00A | 22.90 € |
| 30 | guide piston | 2409 0139 | 22.26 € |
| 31 | goupille | 3011 0016 | 3.76 € |
| 32 | bielle | 0205 0044 | 24.24 € |
| 33 | carter | 0402 0307 | 16.47 € |
| 34 | vis | 3609 0030 | 0.68 € |
| 35 | joint | 1210 0048 | 0.74 € |
| 36 | bouchon niveau d'huile | 3201 0027 | 1.69 € |
| 37 | bouchon niveau d'huile | 3200 0007 | 1.69 € |
| 38 | joint | 1210 0441 | 0.58 € |
| 39 | joint | 1210 0369 | 1.96 € |
| 40 | bague anti extrusion | 0009 0170 | 0.71 € |
| 41 | joint | 1210 0039 | 0.59 € |
| 42 | rondelle | 2812 0094 | 1.45 € |
| 43 | vilebrequin | 0001 0578 | 112.19 € |
| 44 | clavette | 1602 0013 | 1.14 € |
| 45 | roulement | 0440 0031 | 14.51 € |
| 46 | joint | 1210 0448 | 0.97 € |
| 47 | joint Ø62 - 0.05 mm | 0601 0304 | 0.72 € |
| joint Ø62 - 0.10 mm | 0601 0305 | 0.93 € | |
| joint Ø62 - 0.19 mm | 0601 0306 | 1.17 € | |
| joint Ø62 - 0.25 mm | 0601 0307 | 1.22 € | |
| 48 | flasque | 1009 0241 | 19.72 € |
| 49 | bague | 0019 0007 | 6.13 € |
| 50 | joint d'huile | 0019 0128 | 6.26 € |
| 51 | joint | 1210 0156 | 0.68 € |
| 52 | bague de retenue | 0009 0359 | 13.06 € |
| 53 | joint | 1241 0074 | 7.11 € |
| 54 | bague | 0009 0358 | 11.26 € |
| 55 | joint | 1241 0073 | 12.02 € |
| KITS | |||
| 100 | kit 6 clapets | 5025 0011 | 29.91 € |
| 101 | kit joints d'eau | 5019 0673 | 77.15 € |
| 102 | kit joints d'huile | 5019 0675 | 22.90 € |
| 103 | kit 3 pistons céramique | 2409 0146 | 79.76 € |
|
|
| ENTRAINEMENT FDX 15/270 | Vue N° 11 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | carter | 3001 0532 | 56.57 € |
| 2 | joint | 1210 0441 | 0.58 € |
| 3 | bouchon laiton | 3200 0007 | 8.52 € |
| 4 | joint | 1210 0025 | 0.76 € |
| 5 | indicateur niveau d'huile | 3201 0021 | 3.37 € |
| 6 | vis | 3609 0183 | 0.76 € |
| 7 | rondelle | 2819 0019 | 0.75 € |
| 8 | rondelle | 2812 0036 | 2.75 € |
| 9 | couronne dentée | 0409 0026 | 98.58 € |
| 10 | joint | 1210 0089 | 3.10 € |
| 11 | flasque | 0405 0068 | 37.61 € |
| 12 | joint | 1210 0067 | 1.21 € |
| 13 | rondelle | 1209 0107 | 2.26 € |
| 14 | vis | 3609 0165 | 0.95 € |
| 15 | pignon | 2402 0161 | 83.77 € |
| 16 | clip | 3020 0033 | 1.92 € |
| 17 | roulement | 0438 0121 | 27.38 € |
| 18 | entretoise | 0601 0313 | 10.28 € |
| 19 | clip | 3019 0018 | 1.31 € |
| 20 | anneau | 0019 0102 | 5.73 € |
| 21 | bouchon | 3200 0078 | 4.13 € |
| 22 | rondelle | 2811 0016 | 0.57 € |
| 23 | vis | 3609 0006 | 0.97 € |
|
|
| ACCESSOIRES 15/270 | Vue N° 12 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | buse 25040 | 3400 0420 | 16.48 € |
| 2 | buse BP | 3400 0391 | 10.82 € |
| 3 | lance double 700mm | 3301 0941 | 63.14 € |
| 4 | clé pour buse | 0454 0037 | 1.03 € |
| 5 | débouche buse | 0455 0013 | 0.75 € |
| 6 | joint | 1210 0084 | 1.60 € |
| 7 | anneau | 0009 0116 | 2.08 € |
| 8 | pistolet | 2410 0114 | 53.30 € |
| 9 | flexible 10M R2 5/16" pour version sans enrouleur | 3208 0745 | 135.44 € |
| 10 | coupleur | 1407 0027 | 8.74 € |
| 11 | flexible HP complet 10M pour version sans enrouleur | 3301 0776 | 140.23 € |
| 12 | pistolet | 2410 0112 | 53.30 € |
| 13 | tuyau L=750 | 3208 0705 | 1.69 € |
| 14 | filtre | 1002 0055 | 3.18 € |
|
|

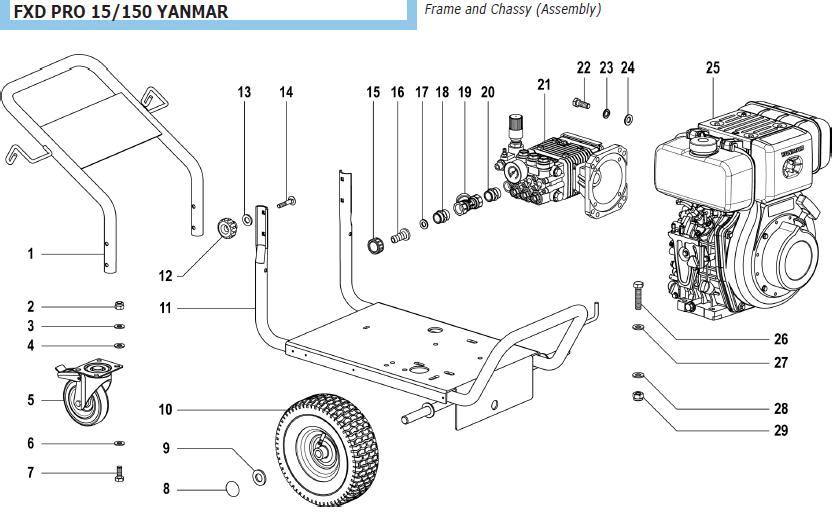

| CHASSIS pour FDX PRO 15/150 YANMAR | Vue N° 13 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | poignée | 1803 0099 | 59.83 € |
| 2 | écrou | 0604 0158 | 0.97 € |
| 3 | rondelle | 2811 0108 | 0.75 € |
| 4 | rondelle | 2819 0025 | 0.58 € |
| 5 | roue pivotante | 2810 0015 | 28.66 € |
| 6 | rondelle | 2811 0108 | 0.75 € |
| 7 | vis | 3607 0248 | 1.24 € |
| 8 | anneau | 0009 0094 | 2.57 € |
| 9 | bague d'espace | 2812 0070 | 0.79 € |
| 10 | pneu | 2810 0072 | 65.03 € |
| 11 | châssis | 3206 0301 | 217.05 € |
| 12 | bouton | 3606 0019 | 4.86 € |
| 13 | rondelle | 2811 0108 | 0.75 € |
| 14 | vis | 3605 0092 | 1.10 € |
| 15 | bouton | 1223 0052 | 1.53 € |
| 16 | raccord | 2800 0098 | 1.50 € |
| 17 | joint | 1209 0111 | 0.75 € |
| 18 | raccord | 2000 0024 | 12.36 € |
| 19 | filtre à eau Y laiton | 1002 0159 | 21.38 € |
| 20 | raccord | 2000 0127 | 20.79 € |
| 21 | pompe | 6305 1054 | 551.00 € |
| 22 | vis | 3607 0070 | 0.91 € |
| 23 | rondelle | 2811 0108 | 0.75 € |
| 24 | rondelle | 2819 0004 | 0.57 € |
| 25 | moteur diesel L70N 7.5 CV | 1830 0209 | |
| 26 | vis | 3607 0013 | 1.33 € |
| 27 | rondelle | 2811 0002 | 0.63 € |
| 28 | rondelle | 2811 0002 | 0.63 € |
| 29 | écrou | 0604 0073 | 0.98 € |
|
|

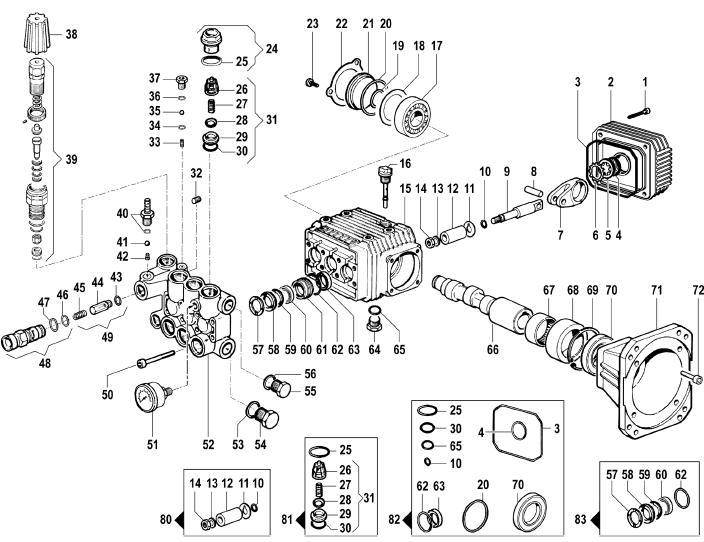

| POMPE pour FDX PRO 15/150 YANMAR | Vue N° 14 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | vis | 3609 0180 | 0.80 € |
| 2 | flasque | 0402 0220 | 16.67 € |
| 3 | joint | 1210 0621 | 1.46 € |
| 4 | joint | 1210 0333 | 0.68 € |
| 5 | bouchon niveau d'huile | 3201 0026 | 2.30 € |
| 6 | clip | 3019 0033 | 1.62 € |
| 7 | bielle | 0205 0050 | 14.42 € |
| 8 | goupille | 3011 0014 | 3.48 € |
| 9 | guide piston | 2409 0044 | 16.27 € |
| 10 | joint | 1210 0055 | 0.59 € |
| 11 | rondelle | 2812 0038 | 1.42 € |
| 12 | piston céramique | 0202 00220 | 19.63 € |
| 13 | rondelle | 2811 0080 | 0.97 € |
| 14 | écrou | 0600 0048 | 2.81 € |
| 15 | carter pompe | 0403 0141 | 73.93 € |
| 16 | jauge d'huile | 3200 0051 | 2.07 € |
| 17 | roulement | 0438 0069 | 14.90 € |
| 18 | bague d'espace | 0009 0275 | 1.73 € |
| 19 | clip | 3019 0011 | 0.74 € |
| 20 | joint | 1210 0386 | 0.86 € |
| 21 | carter | 0402 0329 | 9.16 € |
| 22 | flasque | 1004 0012 | 1.82 € |
| 23 | vis | 3609 0088 | 0.71 € |
| 24 | bouchon | 3202 0315 | 9.12 € |
| 25 | joint | 1210 0048 | 0.74 € |
| 26 | cage | 1205 0025 | 1.18 € |
| 27 | ressort | 1802 0177 | 0.59 € |
| 28 | valve | 3604 0017 | 1.74 € |
| 29 | siège | 3009 0087 | 3.04 € |
| 30 | joint | 1210 0046 | 0.69 € |
| 31 | clapet | 1220 0030 | 5.23 € |
| 32 | bouchon | 3622 0037 | |
| 33 | ressort | 1802 0277 | 0.84 € |
| 34 | joint | 1210 0463 | 0.54 € |
| 35 | bille | 3003 0033 | 1.00 € |
| 36 | joint | 1210 0463 | 0.54 € |
| 37 | bouchon | 3202 0319 | 6.98 € |
| 38 | bouton de réglage | 1817 0064 | 2.36 € |
| 39 | kit by-pass | 1215 0586 | 34.57 € |
| 40 | raccord produit | 2803 0552 | 4.45 € |
| 41 | bille | 3003 0026 | 0.71 € |
| 42 | ressort | 1802 0180 | 0.71 € |
| 43 | joint | 1210 0460 | 0.56 € |
| 44 | clapet anti-retour | 2409 0122 | 8.94 € |
| 45 | ressort | 1802 0197 | 1.30 € |
| 46 | joint | 1210 0402 | 0.84 € |
| 47 | joint | 1210 0398 | 1.00 € |
| 48 | kit buse de guidage | 3410 0324 | 8.82 € |
| 49 | kit clapet anti-retour | 2409 0123 | 6.88 € |
| 50 | vis | 3609 0014 | 1.17 € |
| 51 | manomètre | 1816 0104 | 20.29 € |
| 52 | culasse | 3218 0410 | 168.94 € |
| 53 | rondelle | 2811 0086 | 0.95 € |
| 54 | bouchon | 3202 0015 | 3.24 € |
| 55 | bouchon | 3200 0007 | 8.52 € |
| 56 | rondelle | 2811 0084 | 0.86 € |
| 57 | joint | 0009 0196 | 1.00 € |
| 58 | joint | 1241 0065 | 4.51 € |
| 59 | anneau | 0009 0733 | 1.77 € |
| 60 | joint | 1241 0030 | 3.82 € |
| 61 | anneau de retenue | 0009 0222 | 9.82 € |
| 62 | joint | 1210 0223 | 0.74 € |
| 63 | bague huile | 0019 0095 | 2.80 € |
| 64 | bouchon | 3200 0007 | 8.52 € |
| 65 | joint | 1210 0441 | 0.58 € |
| 66 | disque oblique | 0001 0415 | |
| 67 | roulement | 0437 0045 | 16.56 € |
| 68 | douille | 0204 0038 | 16.49 € |
| 69 | clip | 3020 0012 | 1.60 € |
| 70 | joint d'huile | 0019 0102 | 5.73 € |
| 71 | flasque | 3016 0023 | 31.21 € |
| 72 | vis | 3609 0032 | 0.74 € |
| KITS | |||
| 80 | kit 3 pistons céramique | 2409 0071 | 67.70 € |
| 81 | kit 6 clapets | 5025 0011 | 29.91 € |
| 82 | kit joints d'huile | 5019 0065 | 17.10 € |
| 83 | kit joints d'eau | 5019 0064 | 30.19 € |
|
|

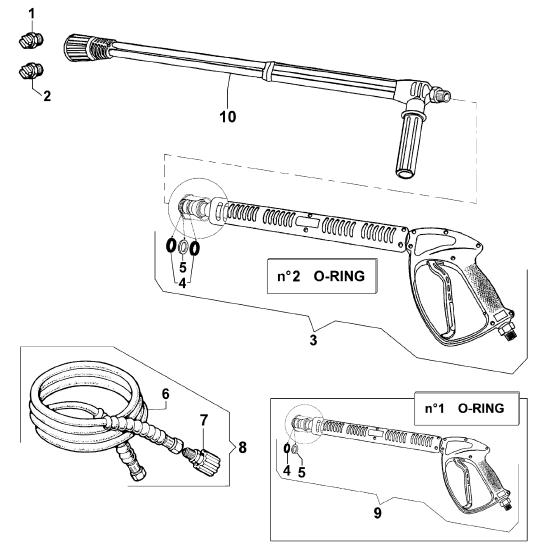

| ACCESSOIRES 15/150 YANMAR | Vue N° 15 | ||
 |
|||
| N° | Désignation | Référence | PU HT 2013 |
| 1 | buse 2506 | 3400 0421 | 16.48 € |
| 2 | buse BP | 3400 0391 | 10.82 € |
| 3 | pistolet | 2410 0114 | 53.30 € |
| 4 | joint | 1210 0084 | 1.60 € |
| 5 | anneau | 0009 0116 | 2.08 € |
| 6 | flexible 10M R2 5/16" pour version sans enrouleur | 3208 0745 | 135.44 € |
| 7 | coupleur | 1407 0027 | 8.74 € |
| 8 | flexible HP complet 10M pour version sans enrouleur | 3301 0776 | 140.23 € |
| 9 | pistolet | 2410 0112 | 53.30 € |
| 10 | lance double 700mm | 3301 0941 | 63.14 € |
|
|
